Иногда в экранирующую конструкцию необходимо встроить разъёмное соединение, которое не пропускает радиоволны. С такой задачей справляется экранирующая липучка Velter. Она прочно соединяет экранирующие материалы и сохраняет высокий уровень экранирования — доказано лабораторными испытаниями.
Что такое экранирующая липучка

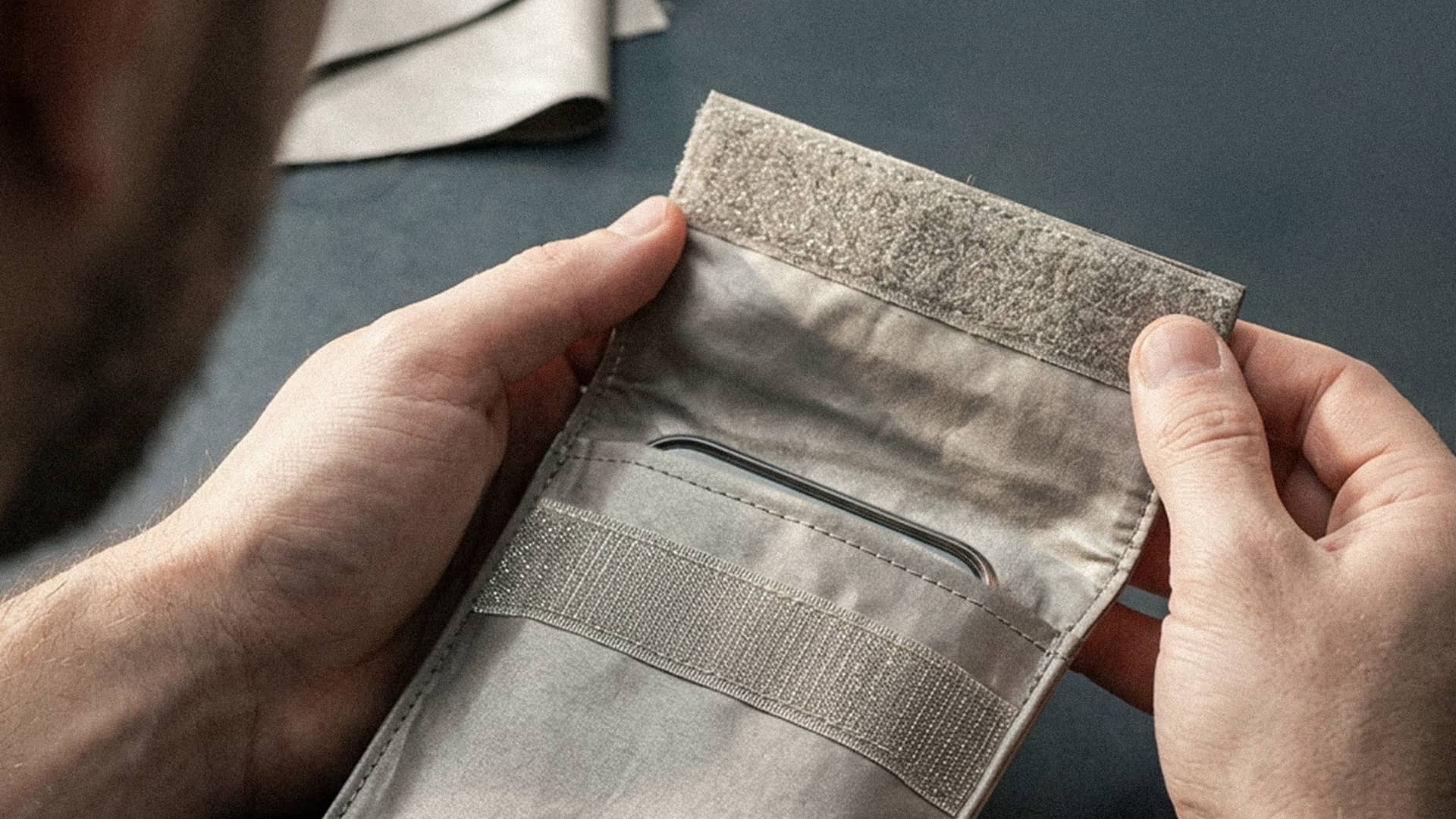

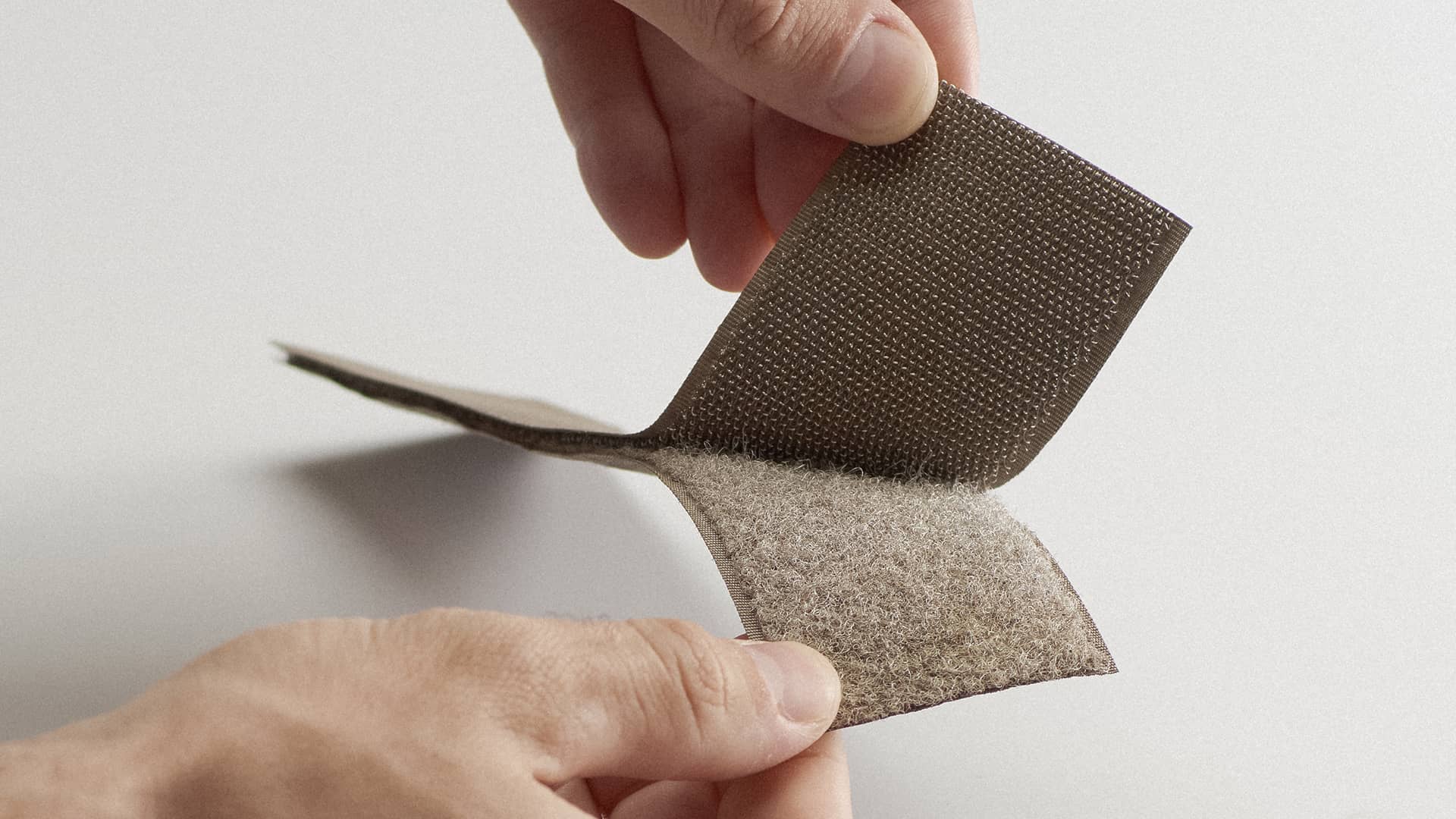

Экранирующая липучка — это токопроводящая застёжка-велкро для соединения экранирующей ткани. Крючки и цепкая основа расположены на металлизированном полотне, поэтому застёгнутый стык становится частью экранирующего контура и не пропускает электромагнитное излучение. Материал застёжки блокирует сигналы с коэффициентом экранирования не менее 77 дБ на частотах до 10 000 МГц.
Обычная молния или нитяной шов оставляют в контуре сквозную щель, из-за чего сигнал заходит внутрь в обход ткани. Липучка перекрывает стык внахлёст по всей длине и при этом остаётся разъёмной. Балдахин можно снять и постирать, а вход в экранированную зону открывать регулярно и без ущерба целостности конструкции.
Обычная молния или нитяной шов оставляют в контуре сквозную щель, из-за чего сигнал заходит внутрь в обход ткани. Липучка перекрывает стык внахлёст по всей длине и при этом остаётся разъёмной. Балдахин можно снять и постирать, а вход в экранированную зону открывать регулярно и без ущерба целостности конструкции.
Где используется экранирующая липучка

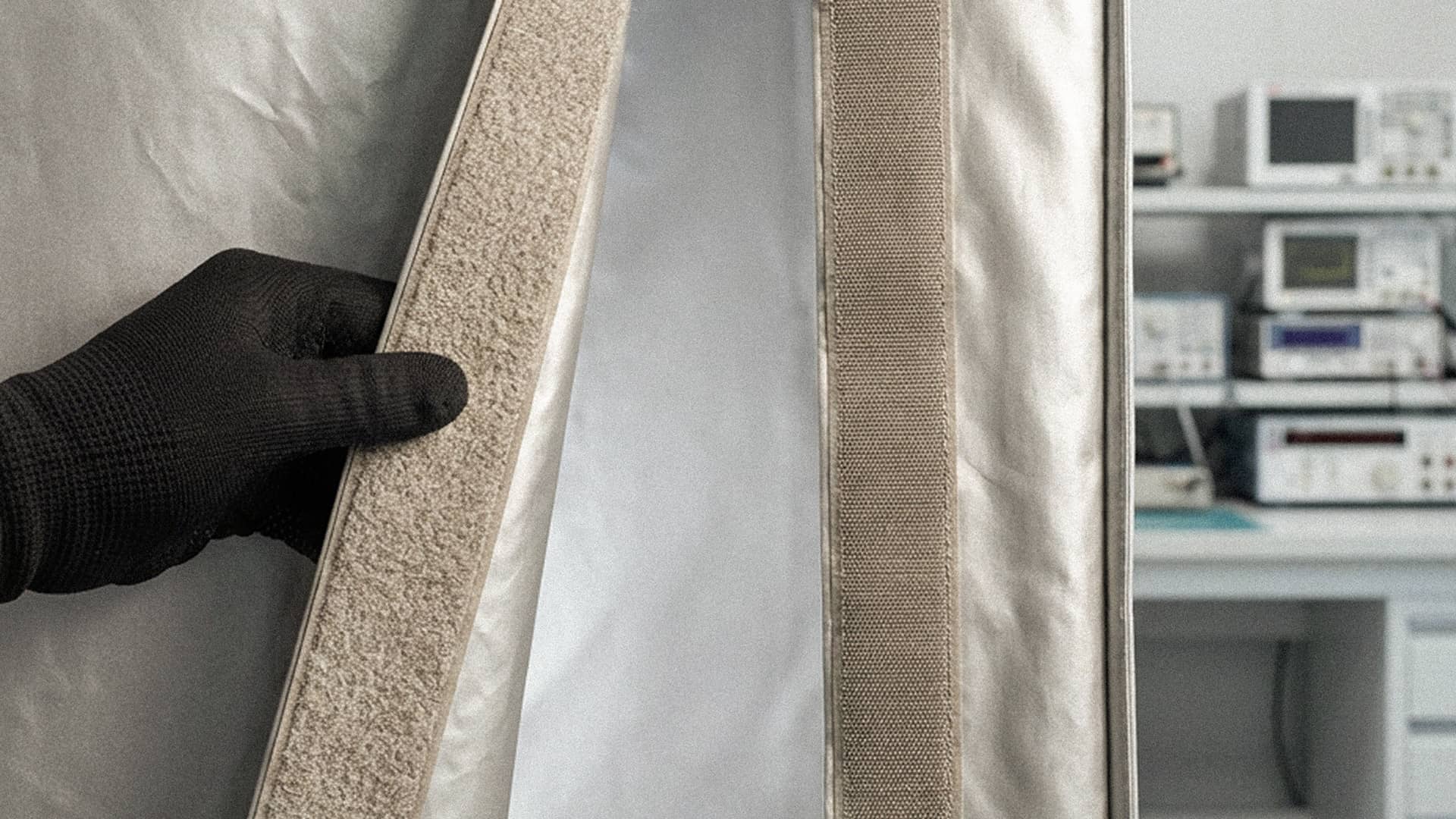

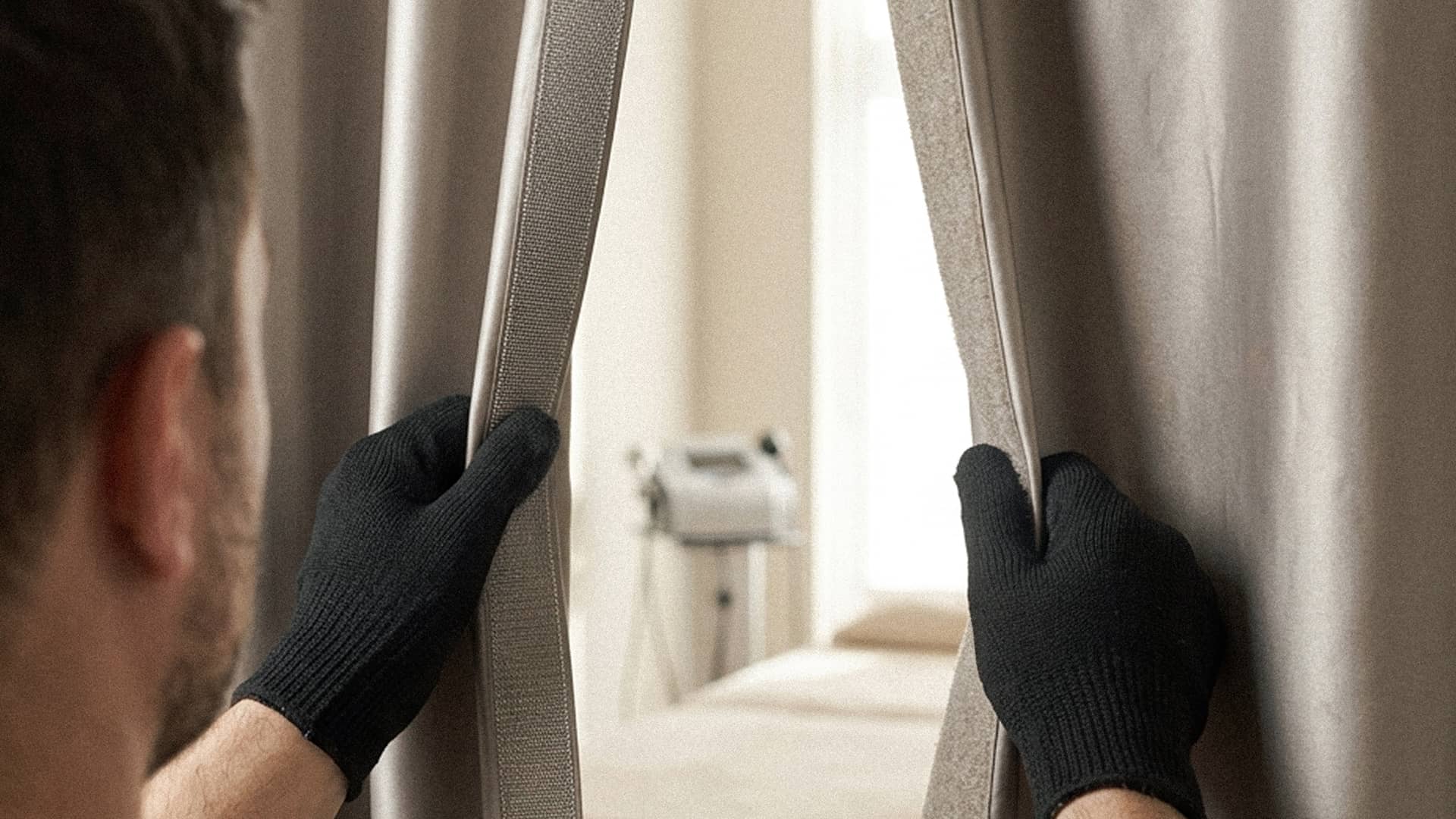

- Вход экранированной палатки или балдахина;
- Кромка экранирующей шторы;
- Стыки полотен при экранировании помещения, где стены и потолок собирают из рулонов;
- Разъёмный клапан в самодельном чехле, кофре или сумке;
- Доработка и ремонт готовых изделий из экранирующей ткани.
Как проходили лабораторные тесты
Для испытаний собрали образец реального стыка. Два куска экранирующей ткани положили с щелью между ними и перекрыли щель третьей полосой на липучке.
Образец поместили в волновод — металлический канал сечением 23 на 10 мм. Образец закрывал сечение целиком, поэтому сигнал частотой 10 ГГц мог пройти только сквозь него. Генератор подавал сигнал с одной стороны, анализатор спектра измерял, сколько дошло до другой.
Щель пропускает сигнал по-разному в зависимости от того, как она повёрнута к электрическому полю волны. Поэтому каждый образец измеряли дважды, вдоль поля и поперёк, и считали среднее по мощности. Отдельно проверили обе части застёжки.
Образец поместили в волновод — металлический канал сечением 23 на 10 мм. Образец закрывал сечение целиком, поэтому сигнал частотой 10 ГГц мог пройти только сквозь него. Генератор подавал сигнал с одной стороны, анализатор спектра измерял, сколько дошло до другой.
Щель пропускает сигнал по-разному в зависимости от того, как она повёрнута к электрическому полю волны. Поэтому каждый образец измеряли дважды, вдоль поля и поперёк, и считали среднее по мощности. Отдельно проверили обе части застёжки.
Децибел (дБ) показывает, во сколько раз экран ослабляет сигнал. Каждые 10 дБ означают ослабление в 10 раз. При 76 дБ сквозь стык проходит примерно одна сорокамиллионная часть мощности, а при 110 дБ — одна стомиллиардная.
Даже в самом неудобном положении стык ослабил сигнал на 73 дБ. Так выглядит итог испытаний в выводах протокола.
«Состыковка полотен методом бесклеевой липучки обеспечивает высокий коэффициент экранирования, как за счёт электропроводности, так и за счёт фактуры, обеспечивающей значительное затухание излучения, просочившегося через тканевую основу на высоких частотах, и может использоваться при создании сплошного экранирующего контура».
— Протокол оценки эффективности экранирования
Где купить экранирующую липучку
Экранирующая липучка нужна там, где конструкция не может быть герметичной постоянно и периодически должна открываться. С застёжкой из экранирующего велкро можно собирать, разбирать или дорабатывать любые экранированные изделия, не теряя при этом в уровне блокирования сигналов. Приобрести экранирующую липучку вместе с экранирующей тканью и другими экранирующими материалами можно в онлайн-магазине Velter.
