Экранирующая ткань — технологичный металлизированный материал, предназначенный для отражения и блокирования электромагнитного излучения. Эффект достигается за счет проводящего слоя из меди и никеля. Способ нанесения металла и структура плетения определяют плотность, прозрачность и толщину, а также на каких частотах материал эффективен и насколько долго он сохраняет свойства при эксплуатации.
Где используется
Наука и инженерия

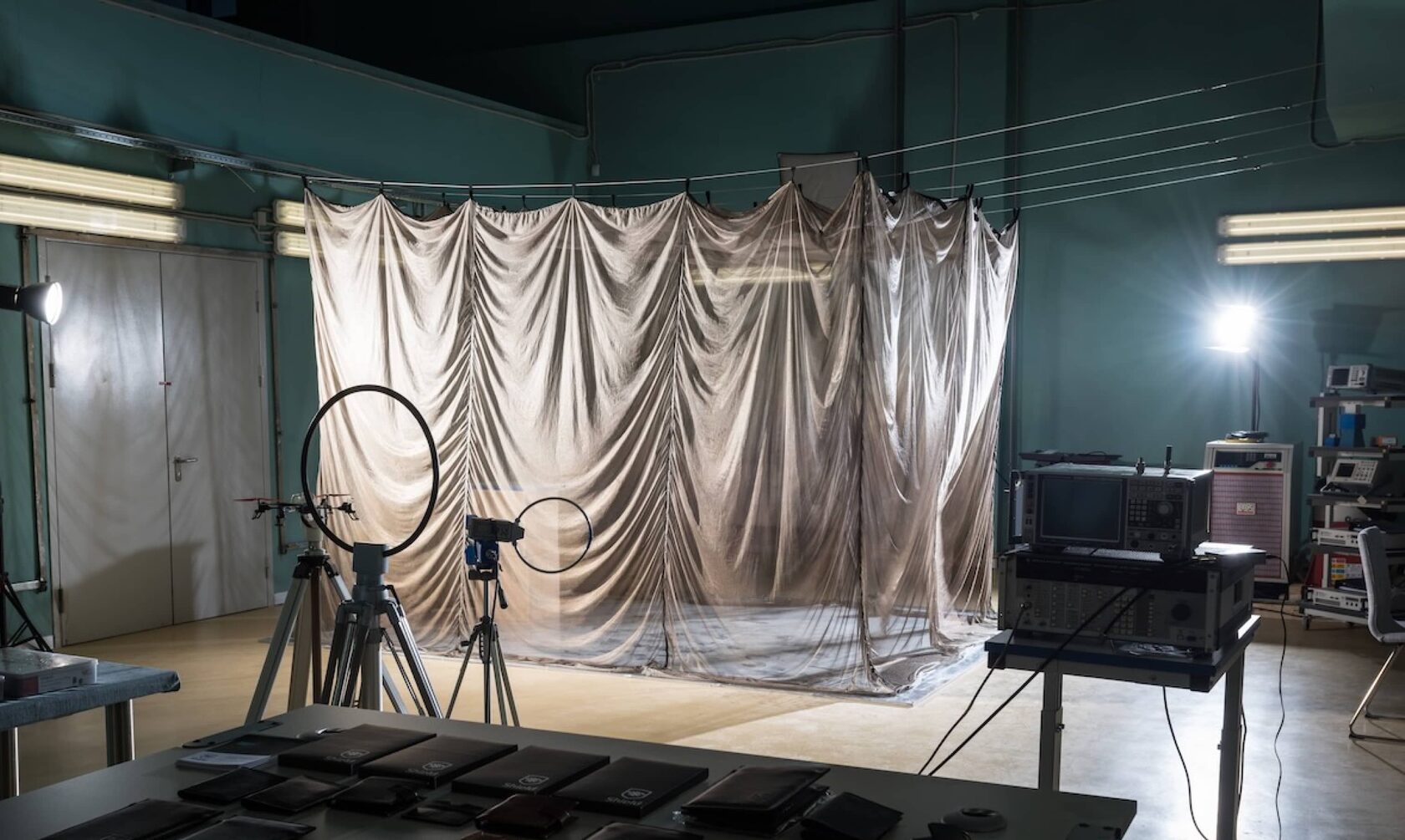

При тестах на электромагнитную совместимость и измерениях побочных электромагнитных излучений (ПЭМИН), а также измерениях по технической защите информации, требуется лабораторная среда с минимальным фоновым излучением. Быстровозводимые экранированные палатки и мобильные камеры позволяют проводить испытания прямо «в полевых условиях» — например, испытания габаритного электронного оборудования без необходимости его перевозки. Экранирующий материал обеспечивает воспроизводимость условий и точность измерений, отделяя полезный сигнал от помех. Прозрачный материал обеспечивает пропускание света и воздуха без необходимости заводить дополнительные коммуникации.
Строительство и ремонт
В строительстве экранирующие материалы применяются в медицине для обустройства кабинетов физиопроцедур, защиты МРТ-оборудования, создания экранированных сооружений и защищенных помещений. Их также используют при монтажe под отделку в стенах квартир и офисов, чтобы снизить уровень электромагнитного поля в помещении. На оконные проемы может наноситься экранирующая пленка. Важно, чтобы контур экрана был полностью замкнут. Ткань допускается применять в качестве штор или балдахинов, однако перед монтажом следует консультироваться со специалистами.
Защита мобильных электронных устройств
Экранирующие ткани используются в чехлах, сумках и рюкзаках с функцией блокирования радиосигналов. Простые и надежные клетки Фарадея из металлизированной ткани также применяются для защиты оборудования от воздействия внешнего излучения. Это особенно важно для применения при выполнении специальных и военных задач.
Производство и собственные разработки
Экранирующие ткани интегрируются в одежду и аксессуары, чтобы добавить в нее новые технологичные функции: блокирование сигналов, пассивную защиту от излучения или RFID-защиту электронных карт. Экранирующий слой превращает обычные вещи в защитные устройства. Используются как в промышленности, так и в домашнем хобби — с помощью экранирующих материалов любой может создать свой собственный радиозащищенный чехол или бумажник.
Виды экранирующих материалов Velter

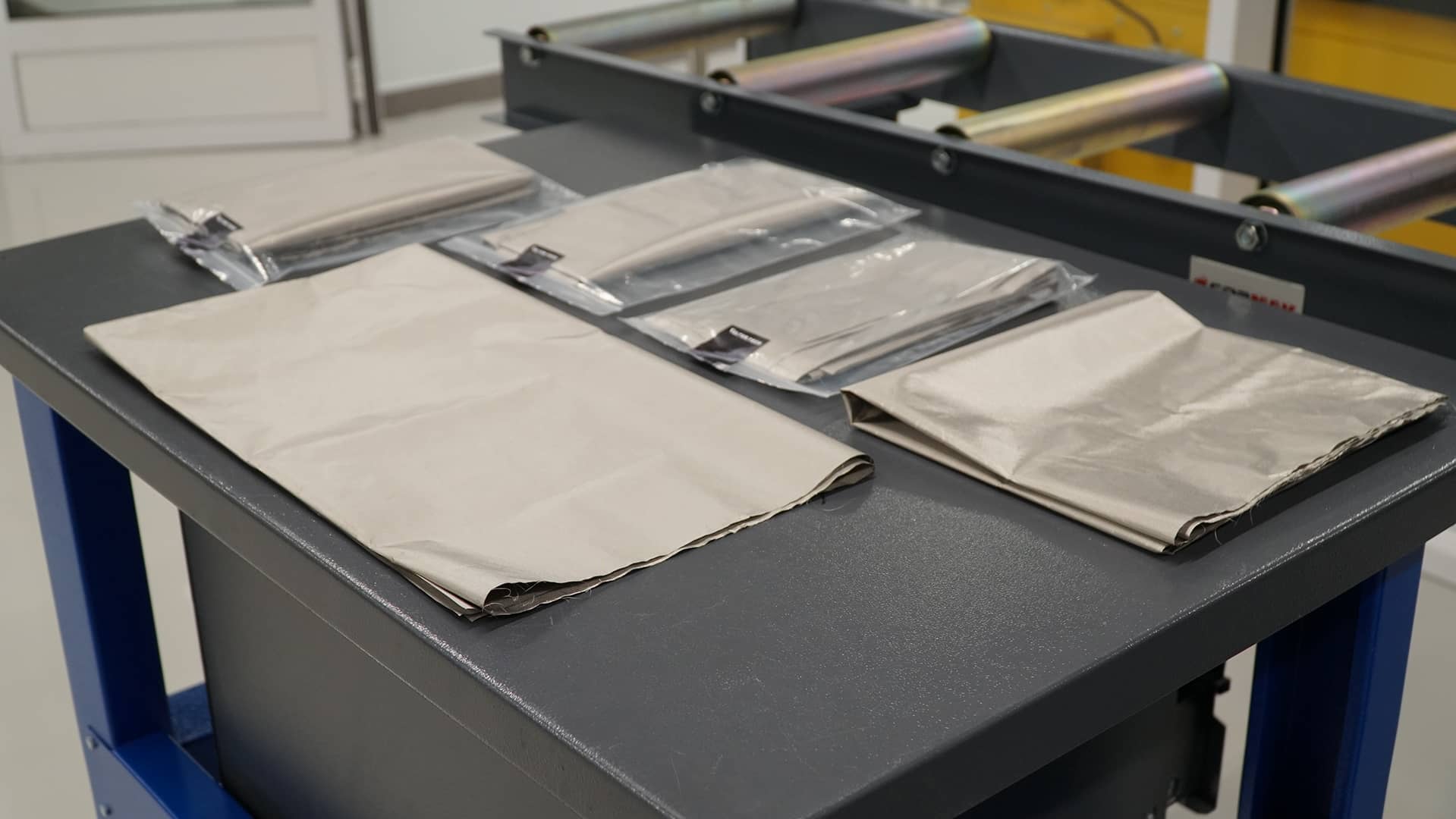

Экранирующая ткань (ткань Фарадея)
Металлизированный материал Velter для блокировки радиосигналов. Универсален в использовании — пригоден для создания чехлов, палаток, экранирования оборудования и помещений. Высокая эффективность в диапазоне 1–7000 МГц (>82 дБ) и подтвержденная способность к тепловизионной защите делают ее подходящей для любых задач, где требуется экранирование электромагнитного излучения.

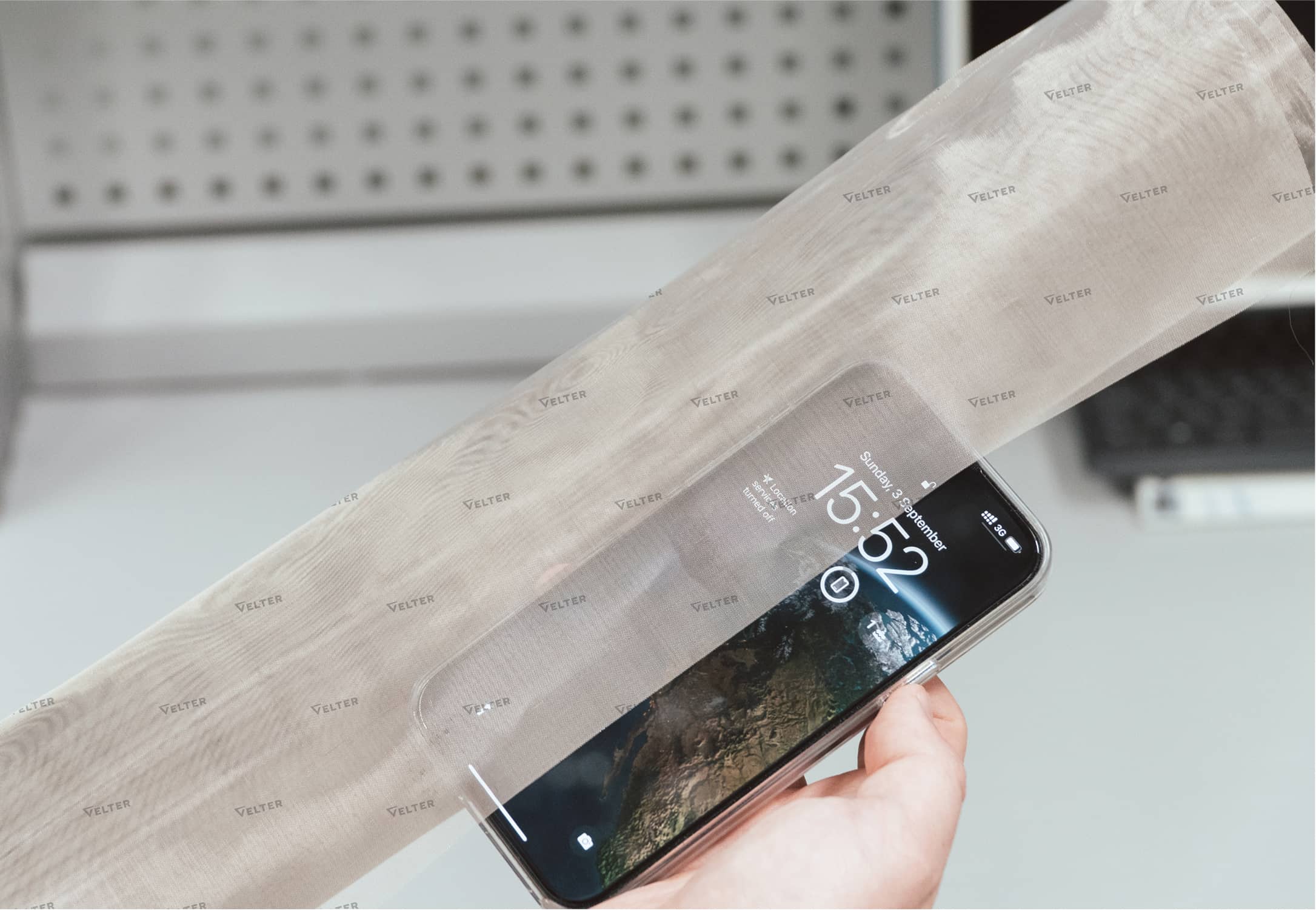

Прозрачная экранирующая ткань
Блокирует сигналы, пропускает света и воздух. Лучший выбор для защитных штор, балдахинов и случаев, когда требуется естественное освещение и вентиляция в экранированном пространстве.

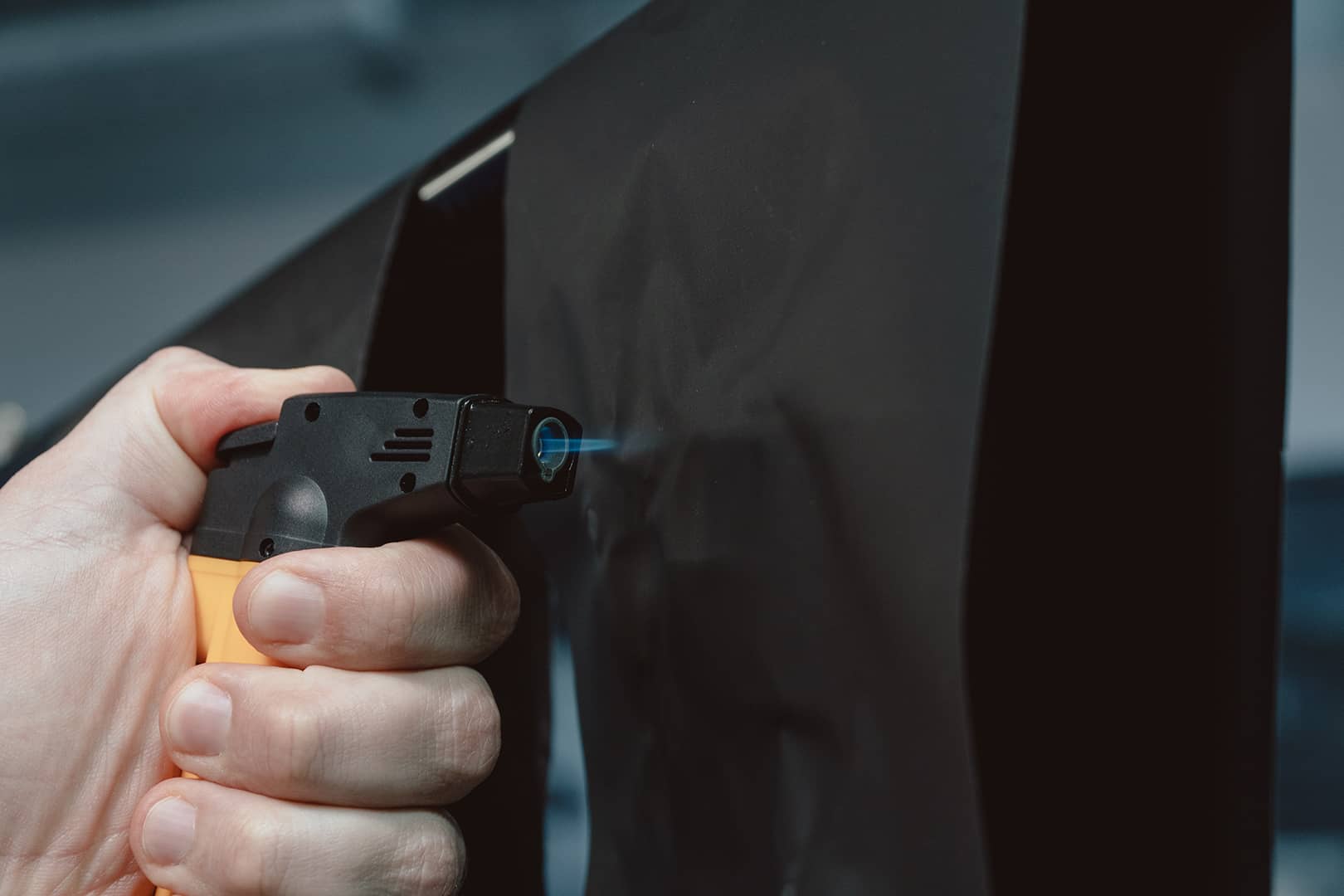

Негорючая экранирующая ткань
Когда пожаробезопасность — ключевой критерий, выбирают огнеупорную ткань. Она сохраняет экранирующие свойства при высоких температурах и не воспламеняется, что важно для стационарных инсталляций и объектов с особыми требованиями к пожарной безопасности.

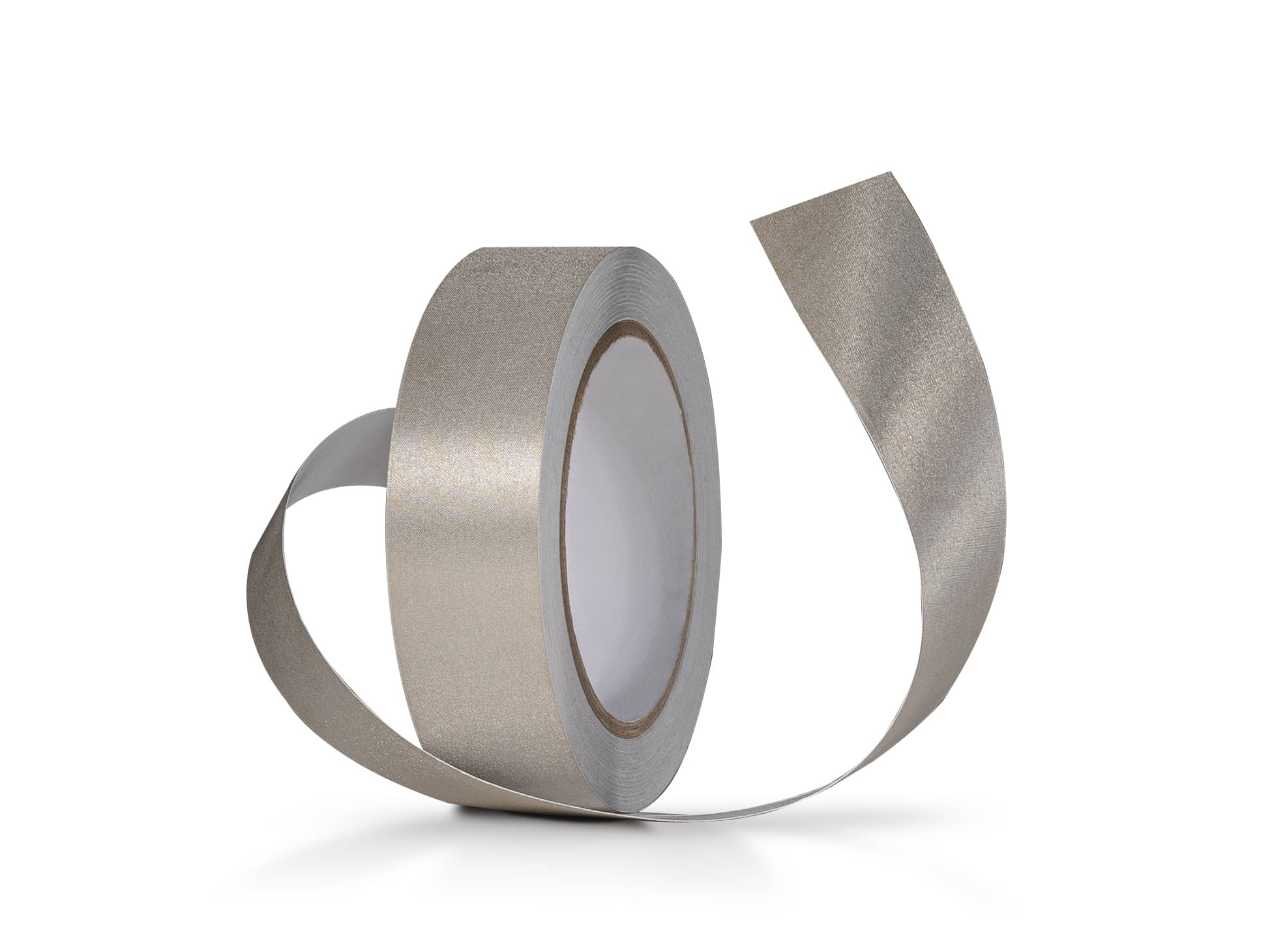

Экранирующий скотч
Экранирующий скотч — это токопроводящая клейкая лента на основе полиэстера с медью и никелем. Его используют для герметизации швов, соединения полотен, отвода статического заряда и создания электрического контакта между полотнами. Характеристики экранирующего скотча Velter (коэффициент экранирования >77 дБ в 1–7000 МГц) делают его незаменимым инструментом в DIY-проектах и полевых условиях.
Можно ли использовать экранирующую ткань для тепловизионной защиты
Чтобы скрыть объект от теплового наблюдения, материал должен снижать ИК-сигнатуру. Экранирующая ткань Velter прошла лабораторные испытания и показывает коэффициент теплового экранирования 36,59 (снижение тепловой сигнатуры более чем в 36 раз) и тепловое сопротивление 0,835 К/Вт. Это означает, что ткань значительно уменьшает видимость объекта в ИК-диапазоне и замедляет его нагрев при контакте.
Примеры использования:
Экранирующий материал для тепловизионной защиты выбирают за его механическую гибкость и удобство монтажа. Он легко комбинируется с другими слоями и клейкой лентой для усиления контакта. Ткань для тепловизионной защиты используется как в полевых условиях, так и в стационарных укрытиях, где важно уменьшить ИК-сигнатуру.
Примеры использования:
- Маскировочные накидки и палатки для военных операций (сокрытие от дронов и спутников).
- Маскировка стационарных позиций и складов, где важна низкая инфракрасная заметность.
- Транспортировка техники, оборудования и грузов.
- Лабораторные стенды, где требуется исключить внешнее ИК-воздействие.
Экранирующий материал для тепловизионной защиты выбирают за его механическую гибкость и удобство монтажа. Он легко комбинируется с другими слоями и клейкой лентой для усиления контакта. Ткань для тепловизионной защиты используется как в полевых условиях, так и в стационарных укрытиях, где важно уменьшить ИК-сигнатуру.
Испытания проводились с использованием тепловизора Testo 872, модели абсолютно черного тела (80 °C) и высокоточного термометра (±0,1 °C). Образец располагали на АЧТ (абсолютно черное тело) и фиксировали радиационную температуру и время прогрева. По результатам ткань уменьшала радиационную температуру в разы и демонстрировала замедленное прогревание при контакте, что подтверждает пригодность для маскировочных и защитных задач. Узнайте больше про тепловизионные тесты ткани Velter.

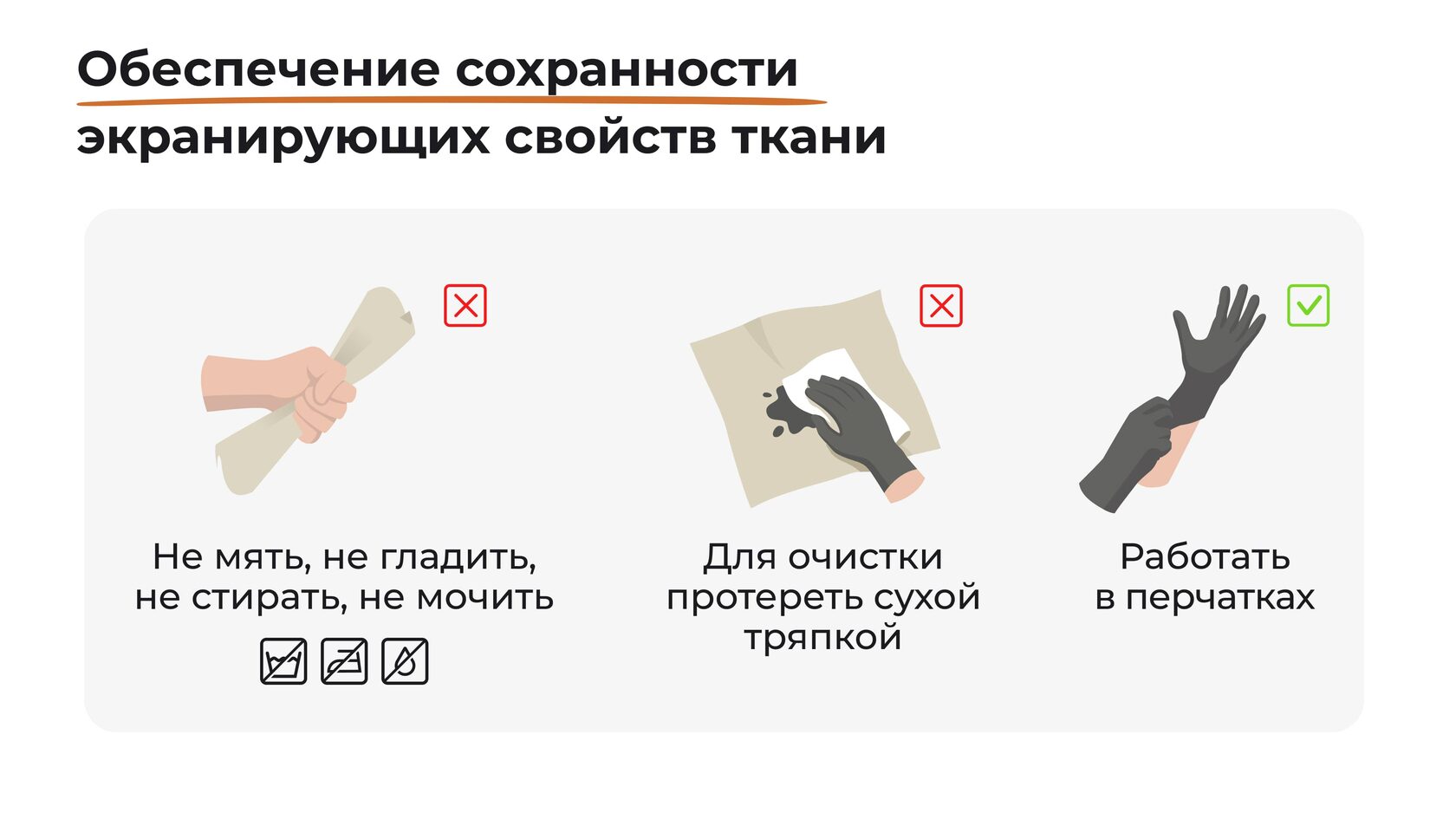

Особенности работы с металлизированной тканью
- Не сжимайте и не мните материал перед установкой — это может повредить металлизированный слой.
- При работе тканью используйте перчатки, чтобы не повредить проводящую поверхность.
- Избегайте контакта с острыми предметами и абразивами.
- Готовые изделия лучше не стирать и не гладить: механическая и термическая обработка сокращают срок службы.
- Для крупных конструкций рекомендуется заземление и, при необходимости, токопроводящий пол для повышения эффективности.
- При пошиве одежды избегайте прямого контакта металлизированного слоя с кожей.
Мягкая экранирующая ткань для одежды подразделяется на техническую и ткань, которая подходит для контакта с кожей. Используйте соответствующий тип ткани в зависимости от назначения изделия.
Технические характеристики — на что смотреть при выборе
При подборе экранирующей ткани учитывайте:
- коэффициент экранирования (дБ) в диапазоне частот, который вам нужен;
- рабочий диапазон частот;
- физические размеры и плотность полотна;
- дополнительные параметры: прозрачность, огнестойкость и т.д.;
- показатели тепловизионной защиты (коэффициент теплового экранирования, тепловое сопротивление).
Важно: если ваша цель — закрыть конкретные частоты (например, 2.4 ГГц Wi-Fi или 900 МГц GSM), ориентируйтесь на измеренные значения для этих частот, а не только на общие показатели ткани.
Практические советы по монтажу и уходу

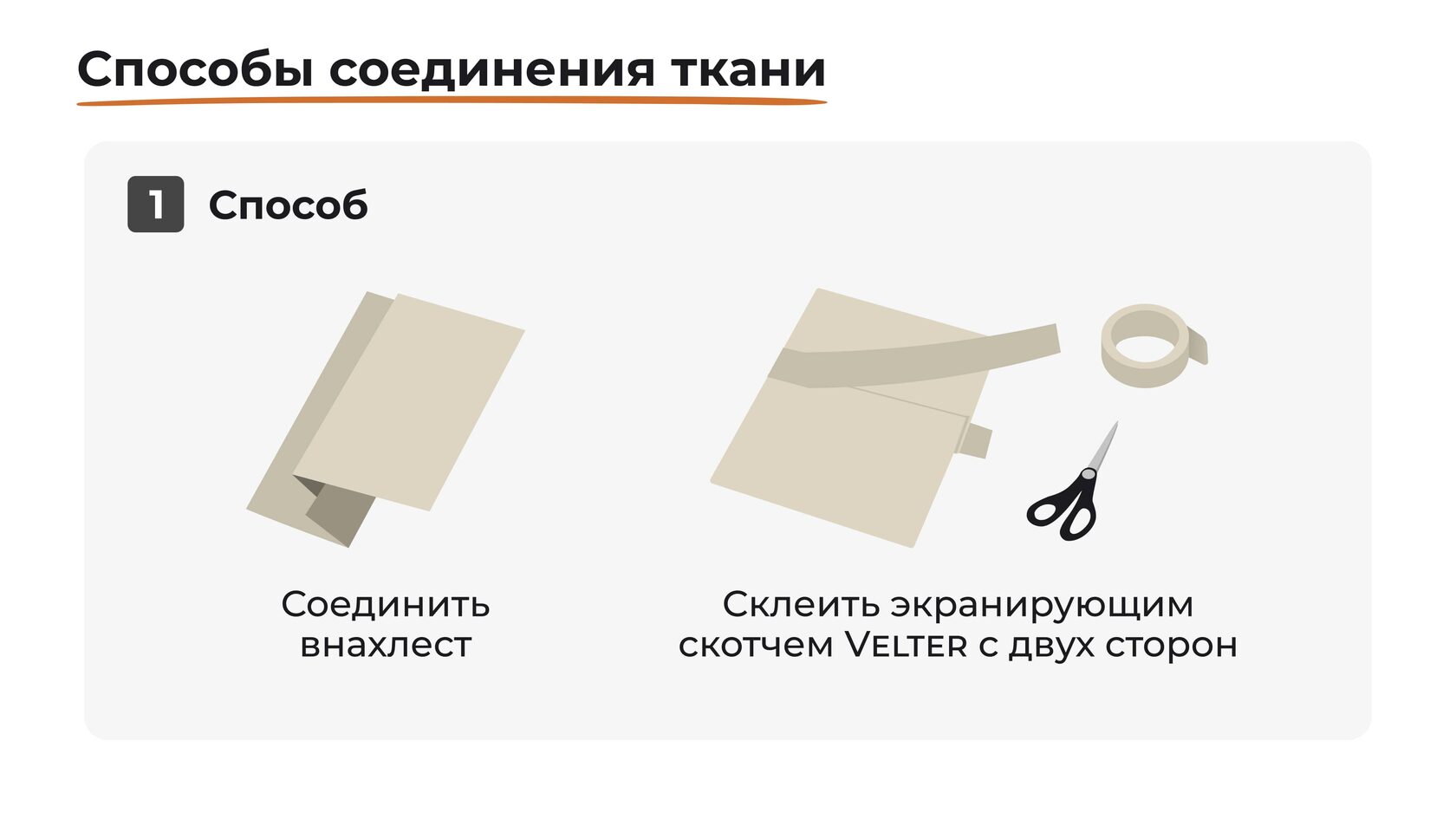

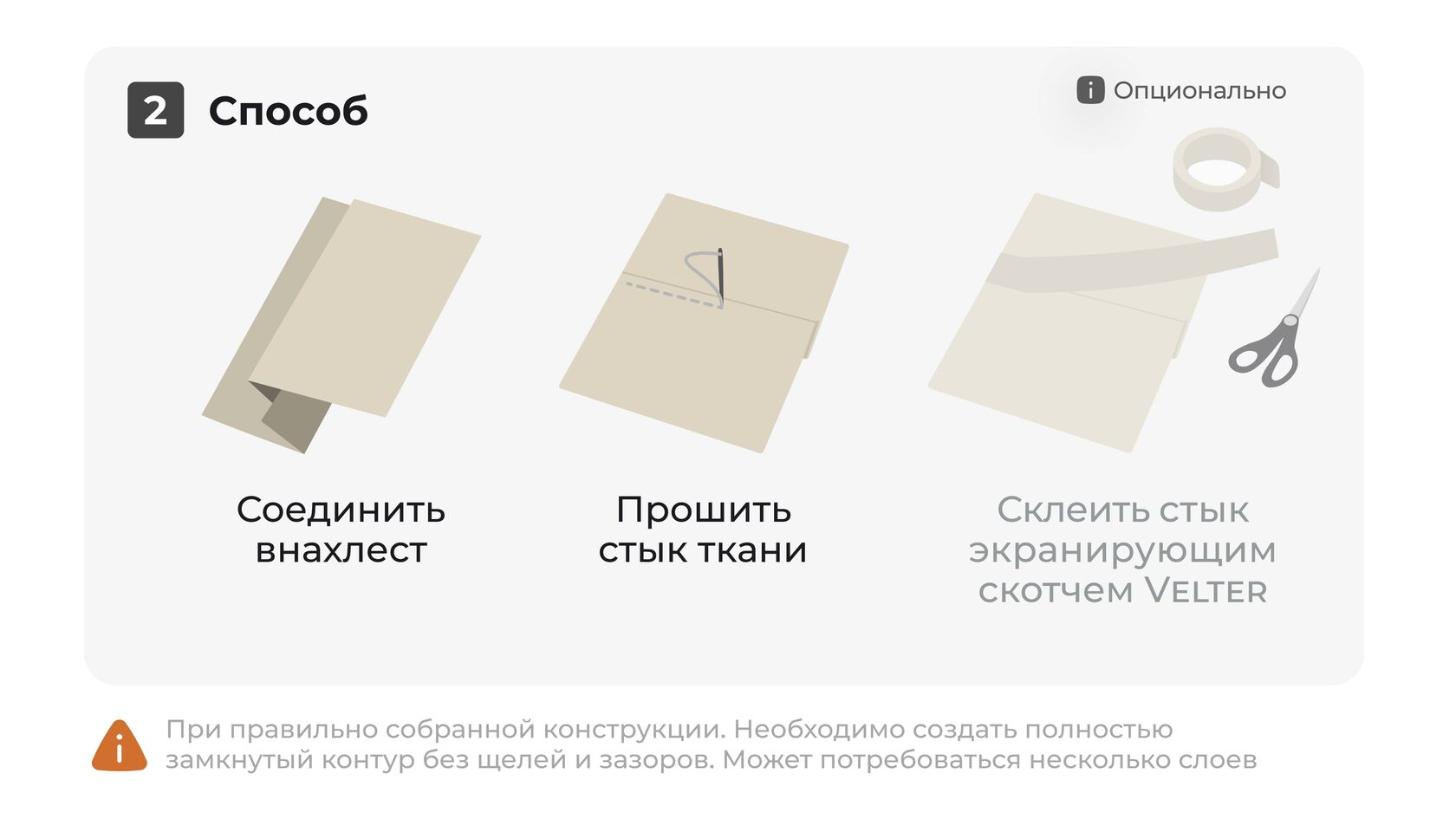

- Используйте экранирующий скотч на стыках и углах.
- Для крупных экранирующих установок предусмотрите заземление и металлизированный пол.
- Храните в сухом месте, а также избегайте перегибов и механических повреждений.
- Допускается только сухая чистка или деликатная влажная обработка без отжима и высоких температур.
- Сразу после монтажа и при дальнейшем использовании проверяйте эффективность экранирующей конструкции при помощи мобильного приложения Shielding Tester.
Блиц-обзор экранирующих материалов Velter
Частые вопросы
Можно ли стирать экранирующую ткань?
Мы не рекомендуем стирать изделия из экранирующей ткани. Машинная стирка и сушка приводят к разрушению металлизированного покрытия. Предпочтительна аккуратная влажная чистка вручную.
Подходит ли материал для блокировки Wi-Fi и Bluetooth?
Да. Все виды тканей Velter блокируют распространенные беспроводные стандарты связи: Wi-Fi, Bluetooth, GSM и т.д.
Что такое RFID-защита?
Это блокировка диапазона радиочастот RFID и NFC, используемых в электронных картах, метках и пропусках. Все экранирующие ткани Velter подходят для RFID-защиты.
Каков срок службы экранирующей ткани?
Зависит от условий. При аккуратной эксплуатации — годы. Частая стирка, механические повреждения и термическая обработка сокращают ресурс.
Можно ли использовать экранирующий скотч на улице?
Да — акриловый клей устойчив к внешним воздействиям, а основной материал коррозионно-стойкий. Однако, длительное воздействие ультрафиолета и влаги может снизить срок службы скотча.
Мы не рекомендуем стирать изделия из экранирующей ткани. Машинная стирка и сушка приводят к разрушению металлизированного покрытия. Предпочтительна аккуратная влажная чистка вручную.
Подходит ли материал для блокировки Wi-Fi и Bluetooth?
Да. Все виды тканей Velter блокируют распространенные беспроводные стандарты связи: Wi-Fi, Bluetooth, GSM и т.д.
Что такое RFID-защита?
Это блокировка диапазона радиочастот RFID и NFC, используемых в электронных картах, метках и пропусках. Все экранирующие ткани Velter подходят для RFID-защиты.
Каков срок службы экранирующей ткани?
Зависит от условий. При аккуратной эксплуатации — годы. Частая стирка, механические повреждения и термическая обработка сокращают ресурс.
Можно ли использовать экранирующий скотч на улице?
Да — акриловый клей устойчив к внешним воздействиям, а основной материал коррозионно-стойкий. Однако, длительное воздействие ультрафиолета и влаги может снизить срок службы скотча.

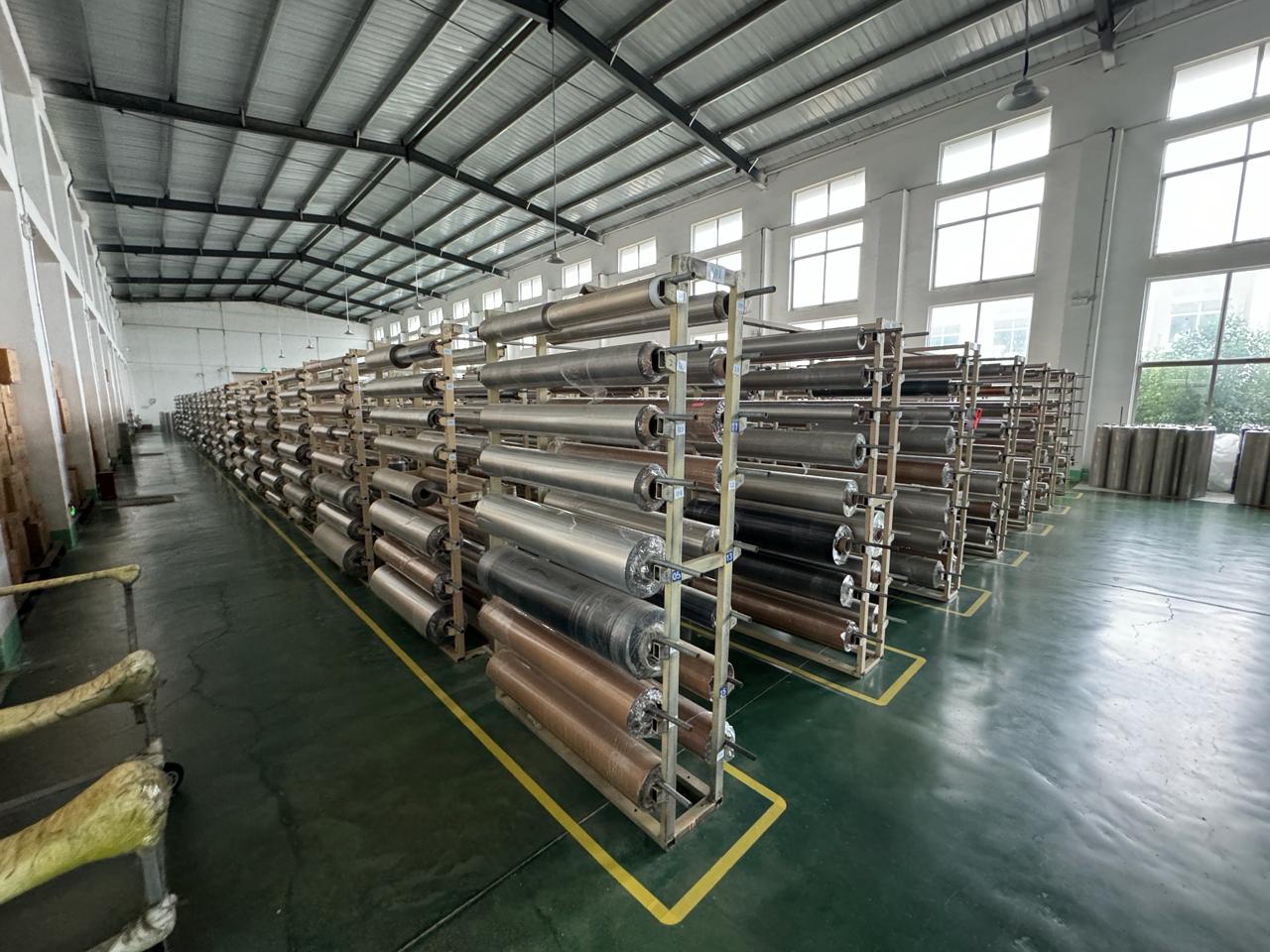

Где купить экранирующие материалы
